適用范圍
DFW高壓電纜分支箱系列,廣泛用于35kV、24kV、10k∨電纜系統的節點連接,是電纜從開關柜出線后進行匯集與分接的主要電氣設備。
分接箱的電纜接頭采用高等級絕緣的橡膠緊包覆絕緣、無裸露帶電體;帶開關分接箱的開關均釆用SF6絕緣負荷開關。
DFW分支箱設計為戶外免維護運行,安全可靠,其防護等級達IP33,地下分接頭可耐洪水淹浸。該產品廣泛用于城市工業小區、住宅小區、商業中心、礦區和鋼鐵、汽車、石油、化工、水泥等大型企業以及其他場合的配電網,特別適合城市電網改造工程,可大大節省電氣設備和電纜投資,提高供電可靠性。

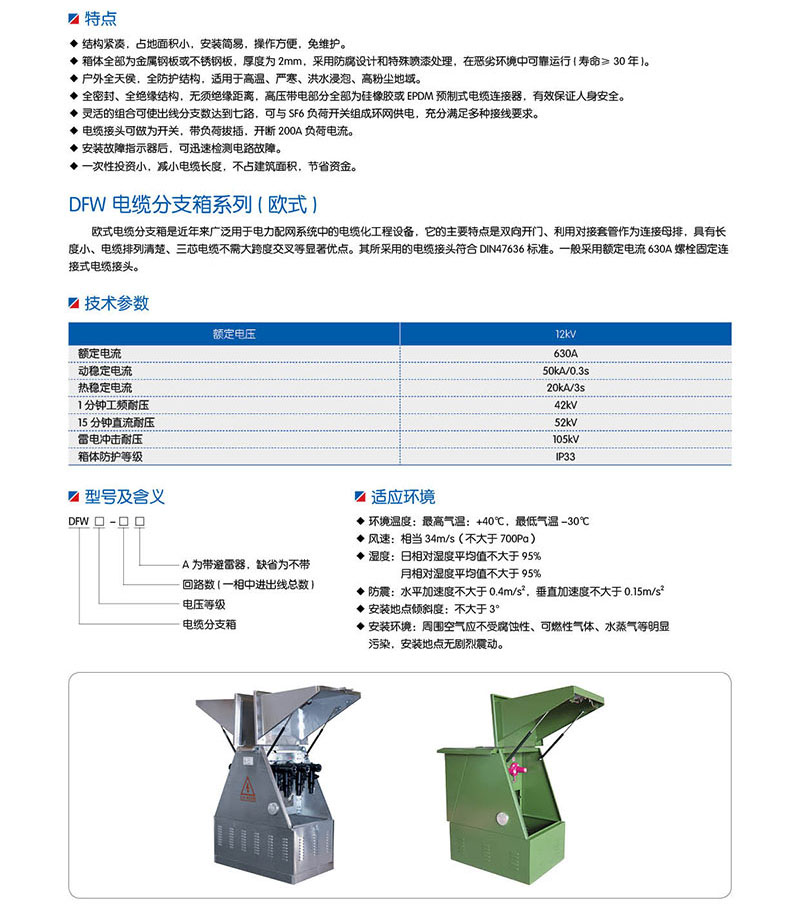

特點
◆結構緊湊,占地面積小,安裝簡易,操作方便,免維護。
◆箱體全部為金屬鋼板或不銹鋼板,厚度為2mm,釆用防腐設計和特殊噴漆處理,在思劣環境中可靠運行(壽命≥30年.
◆戶外全天侯,全防護結構,適用于高溫、嚴寒、洪水浸泡、高粉塵地域。
◆全密封、全絕緣結構,無須絕緣距離,高壓帶電部分全部為硅橡膠或EPDM預制式電纜連接器,有效保證人身安全。
◆靈活的組合可使出線分支數達到七路,可與SF6負荷開關組成環網供電,充分滿足多種接線要求
◆電纜接頭可做為開關,帶負荷拔插,開斷200A負荷電流
◆安裝故障指示器后,可迅速檢測電路故障
◆一次性投資小,減小電纜長度,不占建筑面積,節省資金

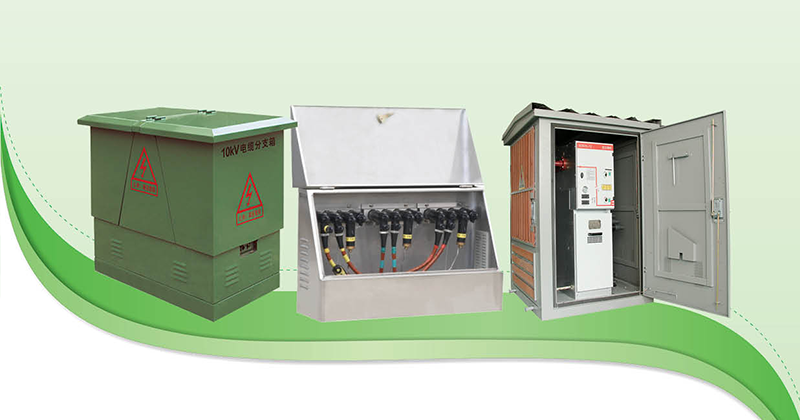

DFW電纜分支箱系列(歐式)
歐式電纜分支箱是近年來廣泛用于電力配網系統中的電纜化工程設備,它的主要特點是雙向開門、利用對接套管作為連接母排,具有長度小、電纜排列清楚、三芯電纜不需大跨度交叉等顯著優點。其所采用的電纜接頭符合DIN47636標準。一般采用額定電流630A螺栓固定連接式接頭。

10kV美式電纜分接箱
概述
本公司生產的美式電纜分接箱,以其優良的性能,規范化的設計,優美的外觀,廣泛應用于電纜配電網系統中的電纜化工程設備,在各大工業園區,居民小區,城市人口密集區,商業中心以及高層建筑等各種場所得到普遍認同。它以單向開門、橫向多通母排為主要特點,具有寬度小、組合靈活、全絕緣、全密封等顯著優點。按照額定電流一般可以分為600A主回路和200A支回路兩種。600A主回路采用旋入式螺栓固定連接;200A分支回路采用拔插式連接,且可以帶負荷拔插。

24KV 電纜分支箱
概述
24kK∨歐式電纜分接箱是近年來廣泛用于電力配網系統中的電纜化工程設備,它的主要特點是雙向開門、利用穿墻套管作為連接母排,具有長度小、電纜排列清楚、三芯電纜不需要大跨度交叉等顯著優點。其所釆用的電纜接頭符合DIN47636標準。一般釆用額定電流630A螺栓固定連接式電纜接頭。

35k∨歐式電纜分接箱
概述
35kV歐式電纜分接箱是近年來廣泛用于電力配網系統中的電纜化工程設備,它的主要特點是雙向開門、利用穿墻套管作為連接母排,具有長度小、電纜排列清楚、三芯電纜不需要大跨度交叉等顯著優點。其所采用的電纜接頭符合DIN47636標準。一般采用額定電流630A螺栓固定連接式電纜接頭。
