產品概述

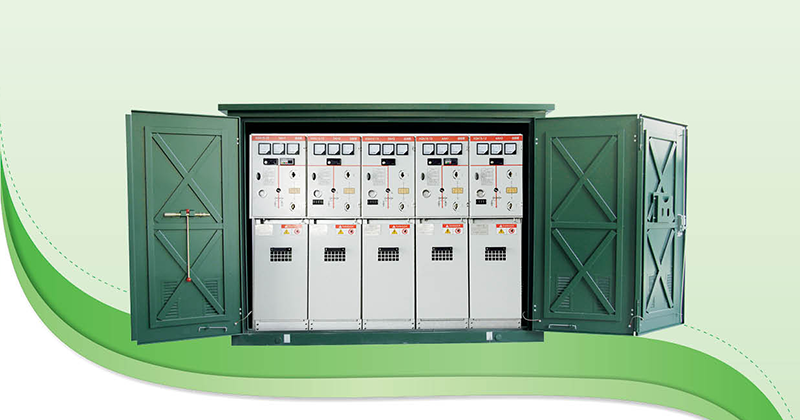

采用三工位SF6負荷開關組裝,巧妙的左右進出線分置,小的結構設計,強的電纜配置功能,進出線可達8路。該分支箱既保留了傳統分接箱的優點,又具有環網柜的部分優點,是城網改造的設備。體積小,免維護,技術經濟性好,可靠性高,安裝簡單使用方便帶SF6負荷開關的電纜分支箱的特點在于:在箱體內有三個隔室,其中一個隔室密閉,密閉隔室中充有微增壓六氟化硫氣體,其中有一組以上負荷并關。負荷開關的操作機構位于操作驅動隔室內,電纜隔室內有電纜樁線及電纜終端,電纜終端與負荷開關連接。隔室密閉的負荷開關隔室內的負荷開關為轉盤動靜觸點式負荷開關,每個負荷開關的轉軸上固定在繞軸的對稱扇形面有三層。電纜隔室內的電纜為三相一組每組三個電纜終端平行依次斜下方分布,每個電纜終端與電纜樁線垂直相接,三個電纜樁線相互平行。密閉隔室有泄壓管道。
